ABOLFAZL
10 سال پیش
سلام محمد جان بسیار عالی طراحی کردی فقط اینکه من هنوز به بیشتر از فصل دو نرفتم میشه بگین چجوری اون سه تا بطری رو بدنشو مثله شیشه کردی ؟؟
بروز خطا
[message]
اشتراک در سوال
رای ها
[dataList]
پرسش و پاسخ
تمرین مدل سازی (شماره 1)
مدیریت گفتگو

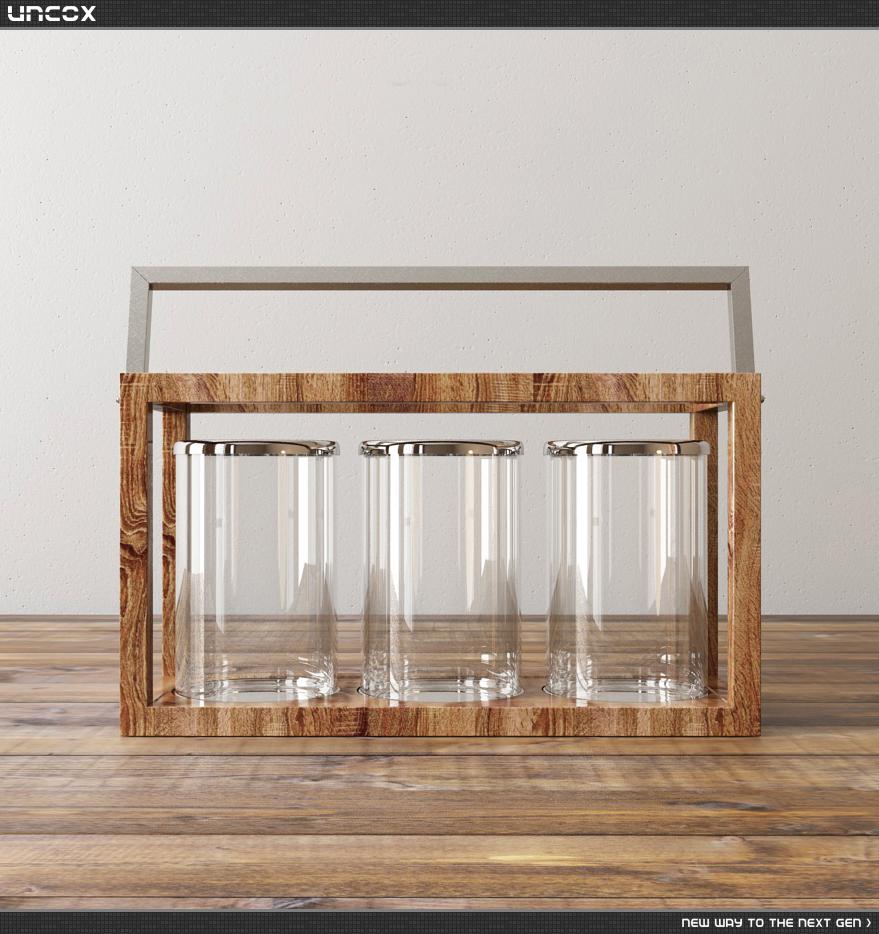

مدل سازی ظرف ادویه : مدلی که در تصویر زیر مشخص شده رو مدل سازی کنید , تصویری از اون رو در همین تایپیک قرار بدید , یک توضیح مختصر درباره ی نحوه ی ساخت مدل و زمان مدلسازی هم ضمیمه ی تصویر خروجی کنید
پاسخ‌ها 5

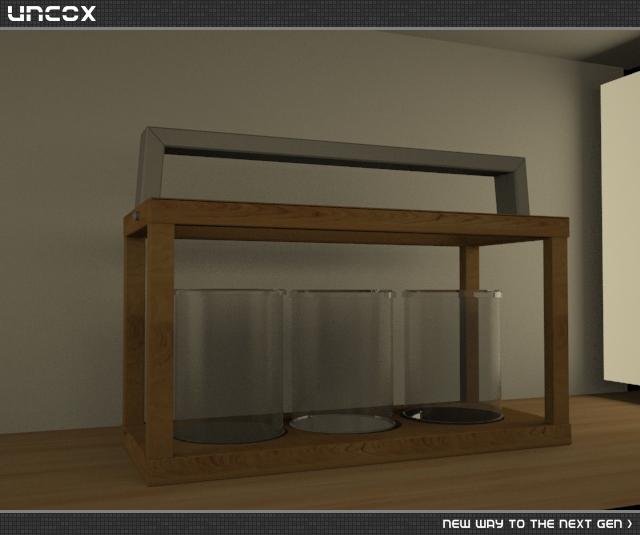

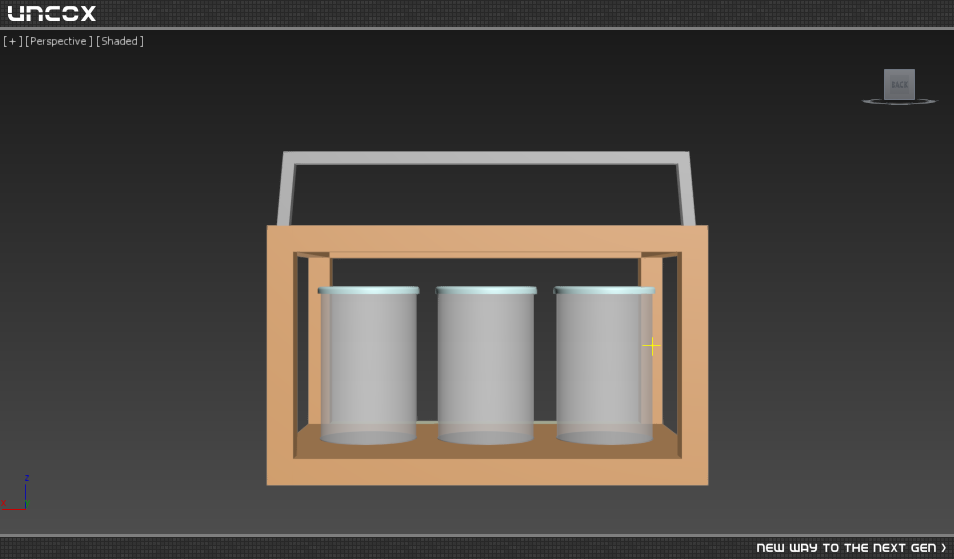

استاد من با استفاده از اشکال دوبعدی و سه بعدی مدل سازی کردم ولی من اول فصل 5 هستم و به رندر نرسیدم وقتی رسیدم رندرشم قرار میدم! البته شاید الان گریزی زدم به اونجا برای رندرگیریش, مدل سازیش 35دقیقه طول کشید ... بنظرتون قابل قبول هست؟
نظرات
ABOLFAZL
10 سال پیش
Mohammad Vp
10 سال پیش
ممنون ابوالفضل جان از نظر پر انرژیت , بعد از رسم بطری با alt+x میتونی باکس ها را به حالت شیشه ایی در بیاری. (درضمن در حال رندر گیریشم هستم بزودی اونم میزارم :دی ) موفق باشی
Max
10 سال پیش
محمد جان مدلسازی تقریبا خوبه , لبه ی زوار ها در تصویر اصلی چمفر شده که شما انجام ندادین و باید با ویرایشگر EditPoly لبه های مدل رو Chamfer می کردین , در کل خوبه ولی اصلا در مدل سازی عجله نکنید و سعی کنید وقت بذارید و مدل رو کاملا شبیه در بیارید
Max
10 سال پیش
در ضمن فقط یک تصویر از کارتون بذارید و توضیخات خلاصه از مدل به صورت یک کامنت زیر تصویر حتما باشه, اگر رندرتون زیبا شد و نزدیک به تصویر اصلی بود بذارید در غیر این صورت یه تصویر معمولی بذارید تا انشا... رندرینگ رو یاد بگیرید
و نکته ی آخر اینکه متریال هایی که به آبجکت ها می دید دقیقا مشابه تصویر اصلی باشه , یعنی مثلا جایی که فلزی هست رو از چوب استفاده نکنید
Max
10 سال پیش
من برای اینکه تاپیک شلوغ نشه یکی از تصویر هارو نگه می دارم (برای هر نفر) و بقیه رو پاک می کنم
Mohammad Vp
10 سال پیش
استاد اینقدر تیزن که نمیومد بهشون چمفر باشن :) بازم ممنون از اینکه ایرادمو گفتید انشالله تصحیح میکنم
Mohammad Vp
10 سال پیش
از طرفی edit poly برای فصل 5 هست که میخوام الان برم و استارتشو بزنم :D , استاد منظورتون از فلزی دسته ی این باکس بود؟
Max
10 سال پیش
در مدلی که ساختی مشخصه دقت خوبی داشتی و بیشتر نکات رو بهش توجه کردی فقط چند نکته ی ریز می مونه
1) جایی که ظرف ها قرار دارن دهنه های دایره ای شکلیه که داخل کف چارچوب ایجاد شده و ظرف ها در اون قرار می گیره
2)شیشه ی ظرف ها ضخامت نداره
3) روی دستگیره , قسمتی که شکسته می شه دو تا درز وجود داره که نحوه ی ایجاد این درز هارو در آموزش مدلسازی پنجره در بخش 8 گفتم
4) اگر دقت کنید از همون درپوشی که روی ظرف قرار داره , زیر ظرف ها هم قرار داره
Mohammad Vp
10 سال پیش
استاد ممنون واقعا تا ریزترین نکات رو میبینید و درمورد اون قسمت دایری شکل ته باکس که ظرف روش قرار میگیره هرچی فکر کردم نفهمیدم چطوری روی باکس حفره ی دایره ایی شکل ایجاد کنم بعد گفتم حتما برای بخش edit poly هست که هنوز ندیدم پس به حساب خودم اومدم یه ترفندی زدم و درپوش رو برعکس کردم گزاشتم ته باکس که آخرش لو رفتم :)) در مورد ضخامت دادن به اشکال دوبعدی که توسط ویرایشگر shell انجام میشه رو, تازه دیشب که داشتم آموزشهای بخش 5رو نگاه میکردم فهمیدم ... درکل آموزش هارو که تموم کردم باز دوباره مدل سازی میکنم واستون. ببخشید اگه اذیتتون میکنم :)
MohammadAmin
10 سال پیش
کارت درسته معلومه خیلی اشتیاق داری موفق باشی محمد عزیز
برای کسر کردن حجم از Boolean و ProBoolean استفاده میشه که توی کامپکت آبجکت ها هست
نظرات
ابراهیم زاده
10 سال پیش

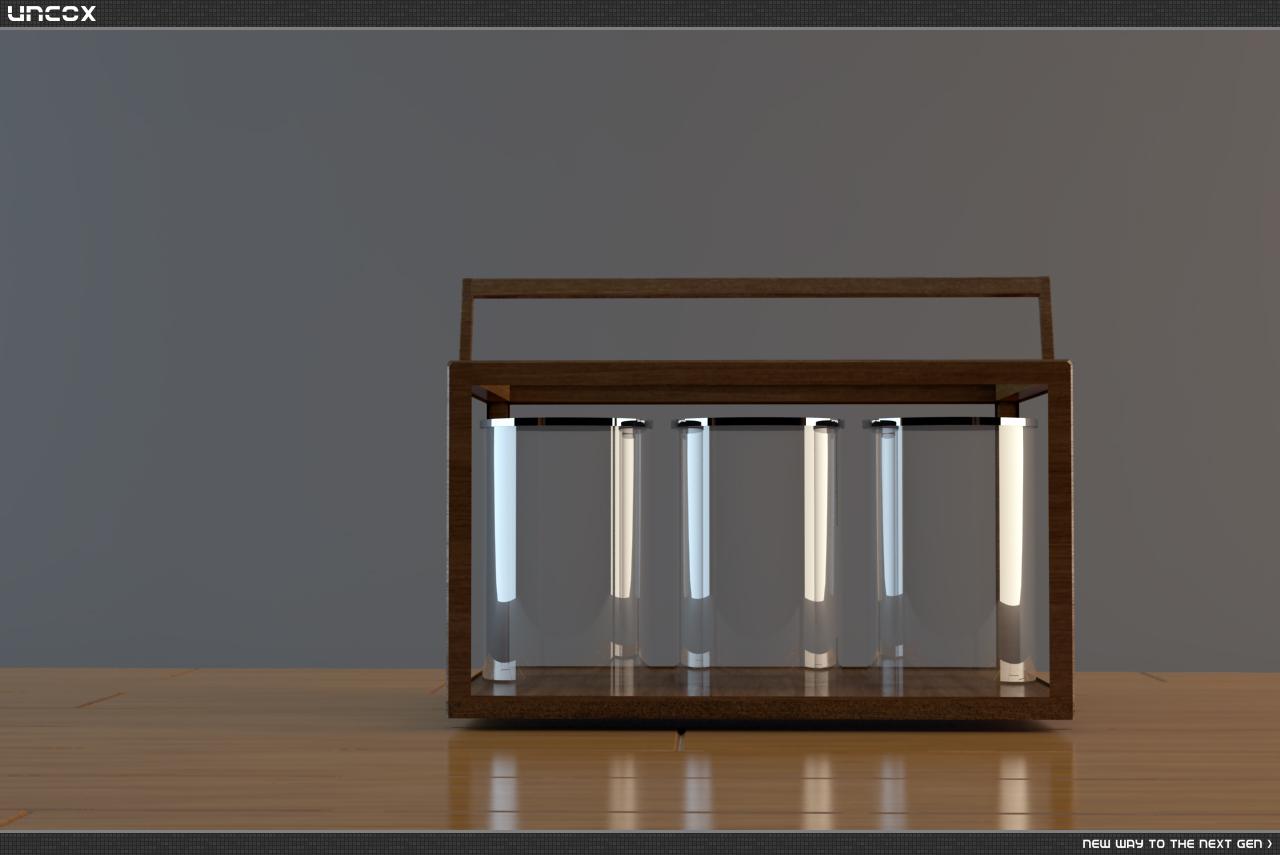

سلام دوستان و استاد عزیز:
من اول یه باکس ترسیم کردم و پلیگان های اطرافشو حذف کردم و چنفر و .....
بعدشم لیوان ها و میز زیر پروژه.
فقط مشکلم اون قسمت پشت لیوان ها بود که خوب نشد.
ولی در کل این از آب در اومد که راضی نیستم .
این متریال هایی که شما استفاده کردین پیدا نکردم من.
مرسی استاد
ابراهیم زاده
10 سال پیش
اگه زمان رندر گیری رو حساب نکنم . حدود 40 دقیقه طول کشید.
Max
10 سال پیش
اگر يه تصوير اصلي دقت كنيد مي بينيد كه چهار چوب قاب در بر گيرنده ي قوطي ها ضخامت دارن و نازك نيستن
همچنين روي كف ظرف حفره هاي دايره اي وجود داره كه ظرف ها داخل اون ها قرار گرفته و لبه ي درب ظرف ها هم انحنا داره
Max
10 سال پیش
توجه كنيد كه زمان انجام اين تمرين مهم نيست و كاملا شبيه و با دقت مدل سازي كردن مهمه
هر چقدر كه طول بكشه
ابراهیم زاده
10 سال پیش
خب استاد از 20 چند میدین ؟
Max
10 سال پیش
فعلا به مرحله ي نمره دادن نرسيديم ،دوستان ديگه هم كه كارشون رو گذاشتن اون موقع به كار ها راي مي ديم ولي در كل من بيشتر از اين ها توقع دارم كه دقت و حوصله به خرج بدين
ابراهیم زاده
10 سال پیش
استاد میشه رو تصویر برام مشخص کنید که ایرادات چیه؟ ببخشید
ابراهیم زاده
10 سال پیش
ببخشید استاد
Max
10 سال پیش

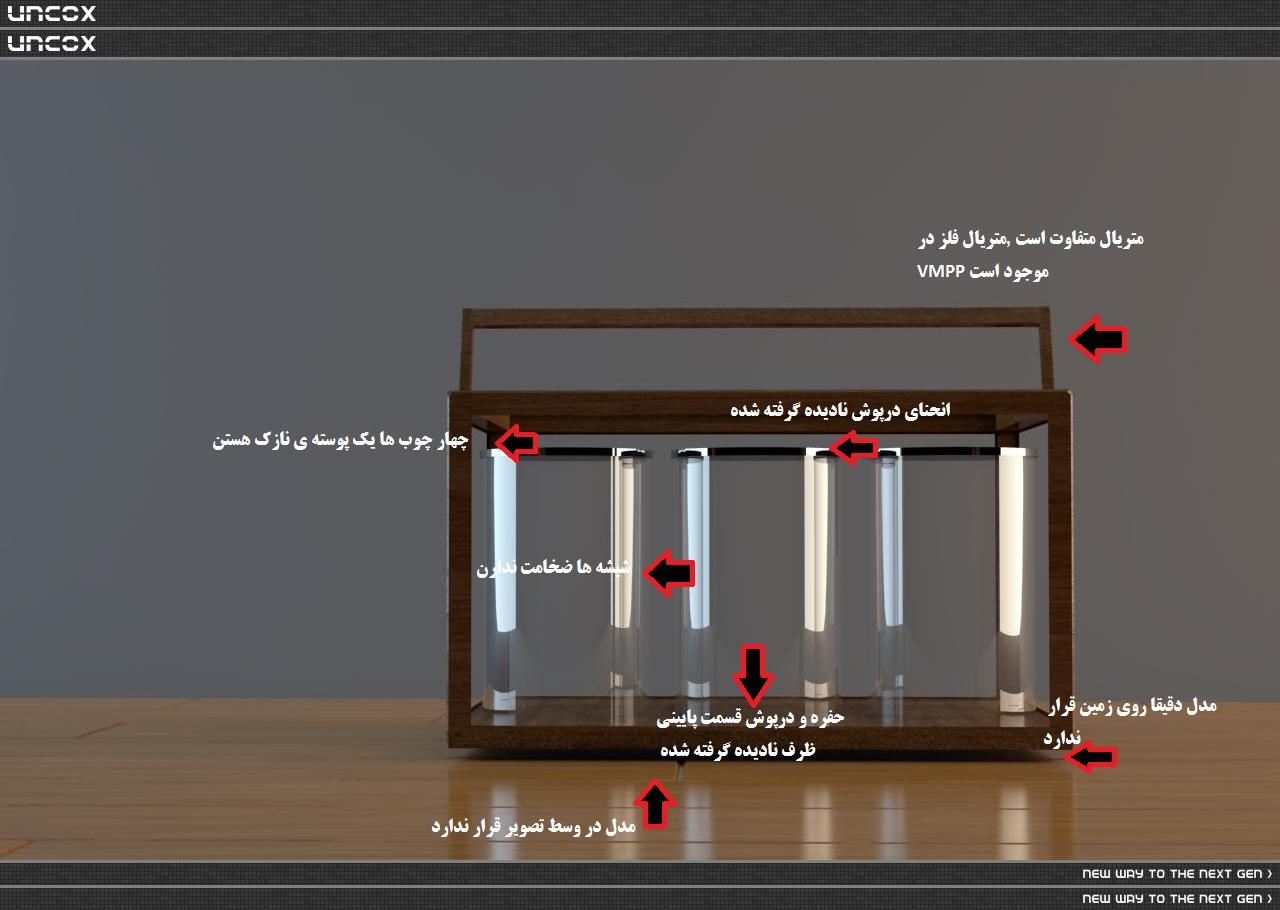

تصویر رو گذاشتم البته فقط همین یکبار , چون در مقایسه با تصویر اصلی تفاوت ها کاملا مشخص هستن
Mohammad Vp
10 سال پیش
خیلی خوبه استاد سختگیری میکنند و ریزترین ایرادهامونو میگیرن , دستشون درد نکنه . . .
نظرات
ابراهیم زاده
10 سال پیش

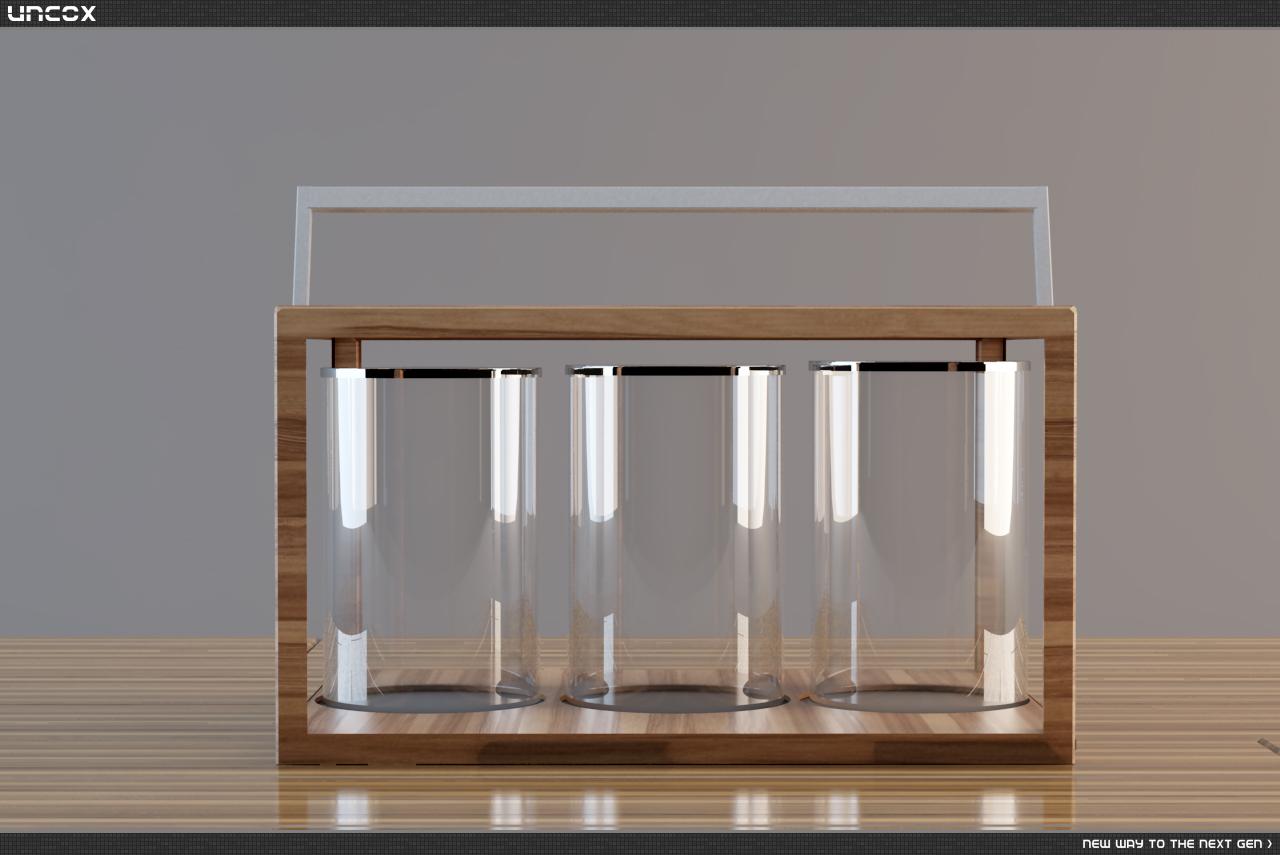

سلام استاد. فکر کنم کمی بهتر شد .
ولی استاد رندرش تقریبا 1.5 ساعت طول کشید. فکر کنم اگه فضای داخلی کامل بخوام رندر بگیرم دو سه روز طول بکشه. سیستمم بالاس . رم 8 و سی پی یو i7 . گرافیک 2
Max
10 سال پیش
خیلی بهتر شد , اگر فصل 7 رو تموم کرده بودید باز بهتر هم از پسش بر میومدید , تایم رندر زیاد مهم نیست , چون وقتی رندرینگ رو یاد بگیرید متوجه می شید که چه عواملی باعث افزایش غیر مفید تایم رندر میشه
و همینطور رندری که اون موقع از کارتون می گیرید خیلی اصولی تر و بهتر هست
ابراهیم زاده
10 سال پیش
ممنونم استاد . خیلی خوب بود . تا حالا جرات پیدا نکردم خودم مدل سازی کنم . کیف داشت .
ببخشید استاد اذیتت میکنم . مرسی
Mohammad Vp
10 سال پیش
استاد من دوباره رندر بگیرم و بزارم یا خیر؟
Max
10 سال پیش
محمد جان فعلا رندر برای من مهم نیست فقط و فقط مدلسازی دقیق و تمیز
Mohammad Vp
10 سال پیش
استاد الان مدل سازی من خیلی مشکلات داشت؟ به غیر از مشکل چمفر اگه مشکل دیگه ایی هست بگید بهم تا رفع بشه.
MohammadAmin
10 سال پیش
دوستان عزیز همنطور که استاد گفتن بخش هفت که تموم کردیم میشه خوب این تمرینو انجام داد، پس عجله نکنیم، منم خیلی دلم میخواد انجامش بدم ولی بعد از بخش هفت انجام میدم چون میدم کارم تمیز و قشنگ در میاد
Mohammad Vp
10 سال پیش
محمد امین عزیز من یکی که اصلا عجله نکردم و کاملا با دقت مدل سازی کردم ولی خوب بعضی ریزه کاریا مثل چمفر رو اصلا ندیدم از طرفی این تصویر رو خیلی راحت میشه با اشکال دوبعدی و سه بعدی مدل سازی کرد چون چیز خاصی نداره ولی برای رندر باید واقعا درست و حسابی وقت گذاشت که من بلد نبودم و رندرش رو خراب کردم:)
MohammadAmin
10 سال پیش
بهتره فعلا تمرکزمون رو درس ها باشه تا تموم بخش ها رو خوب تموم کنیم
ABOLFAZL
10 سال پیش
جناب ابراهیم زاده عالی انجام دادین موفق باشین

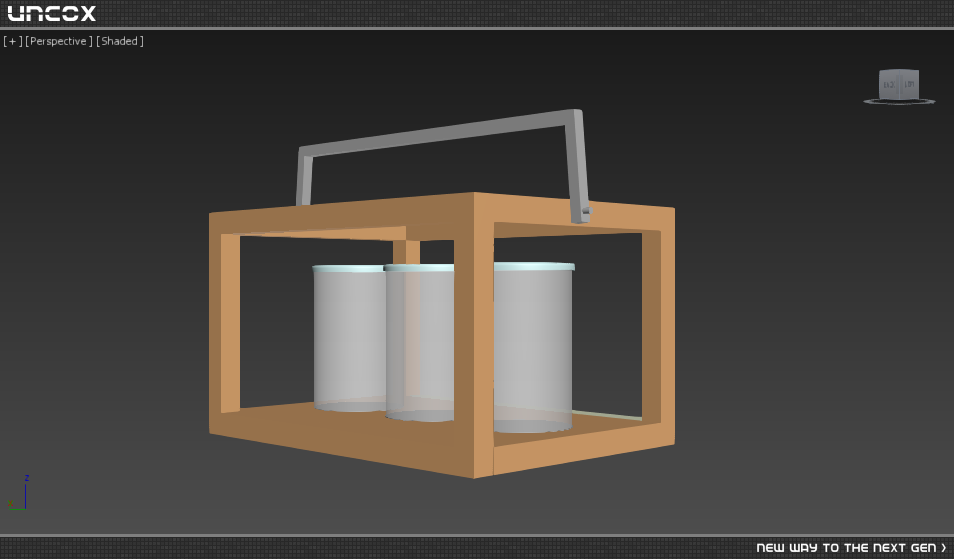

سلام خسته نباشید خدمت استاد و دوستان عزیز
نمونه تمرین شماره 1 . نحوه کار :
ابتدا قسمت شیشه ای کار را ساختم. اولی از سمت چپ را با ابزار Cylinder و بعد با استفاده از Inset , Extrud کردن ساختم. طرح وسطی و سمت راستی راستی را با استفاده از ایزار Line و Lathe ایجاد کردم.(در وسطی Polygan های قسمت پایین را Extrude کردم تا حجم پیدا کنه) میشه نظرتون رو درباه این 3 تا طرح بدین که کدوم یکی بهتر شده؟( مرسی از همگی)
برای ساخت قمت چوبی زیری کار از Rectangle و Circle اسفاده کردم.Circle ها را کمی بزرگتر قسمت بافت شیشه ای گرفتم و با ابزار Align وسط Rectangle انداختم وبعد Attach کردم(برای این کار Rectangle رو به Edit Spline تغییر دادم ) و بعدش Extrude کردم کردم کار رو تا وسط کار حفره ایجاد بشه.بعد با به وسیله درگ و Shift یک کپی از گرفتی و زیر کار قرار دادم و قسمت کپی شده دایره هاش رو خذف کردم تا پایین کار بسته بشه.
به وسیله Box هر 4 گوشه های کار را ایجاد کردم و با Connect کردن و Bridge قسمت های بالای کار را به هم وصل کردم.
قسمت دسته جعبه با Line و دکمه Enable in Vieport & Enable in Renderer & Rectangular ایجاد کردم.
در نهایت تمام کار رو Chamfer که لبه های نرم بده به ما. به قسمت بالای کار شیشه و دستگیره متریال فلز ندادم
نظرات
Mohammad Vp
10 سال پیش
پیام عزیز کارتون خیلی خوبه منم کوچیک تر از اونی هستم که ازتون ایراد بگیرم ولی به عنوان یک نظر میتونم بگم اگر به گوشه های کارتون دقت کنید میبیند که باکس ها روی هم نیوفتادند و عقب جلو هستند و دستگیره هم باید قابلیت حرکت داشته باشه ولی شما گذاشتیدش داخل خود چوب ... بازم فقط نظرمو گفتم ... موفق باشید
Mohammad Vp
10 سال پیش
Max
10 سال پیش
پیام جان مدل تقریبا خوبه , اینکه دهنه ی حفره هایی که ظرف ها در اون قرار می گیرن رو باز تر گرفتی خیلی خوبه و با واقعیت منطبق هست , اما اگر کمی ریز بینانه تر کارت رو پیش می بردی بهتر بود مثلا علاوه بر نکاتی که محمد عزیز هم اشاره کرد اگر توجه کنی 1) ضخامت دستگیره خیلی زیاده و از ظرافت مدل کم کرده 2) شیشه ی ظرف ظخامت نداره که این رو خیلی از دوستان رعایت نمی کنن 3) چهار چوب یک تکه باید مدلسازی بشه البته کار شما به عنوان تمرین خوب و قابل قبوله
در مورد ظرف ها ,ظرف وسط بهتر هست و همونطور که مشخصه به دلیل اسنکه کف ظرف ضخامت داره بازتاب نور در رندر به شکل درست صورت گرفته
Payam
10 سال پیش
مرسی محمد جان راست میگین شما من دستگیره رو قابل حرکت نذاشتم. :-(( ولی خیلی خوب شد که گفتین تا دفعه بعد رهایت کنم این نکات ریز رو
Payam
10 سال پیش
مرسی استاد عزیز . دستگیره رو از روی ضخامت عکس گرفتم .( عکس رو روی یک پلن قرار دادم و از روی اون شروع به مدل کردن کردم) شیشه هم ضخامت داره هم قسمت بدنه و هم درپوش ولی چون خیلی نازک گرفتم شاید دیده نمیشه. برای اینکه یک تیکه در بیارم کار رو خواستم از ابزار Connect استفاده کنم ولی به مشکل میخوردم (فکر کنم بخاطر Attach کردن Rectangle . Circle بود )
Payam
10 سال پیش
با مرسی از نظراتتون . خیلی خوب بود نظراتتون . من باهاتون موافقم .چون این چند روز نبود خیلی عجله کردم تا سریع مدل کنم که عقب نیوفتم ولی برعکس کارمو از ظرافت انداخت

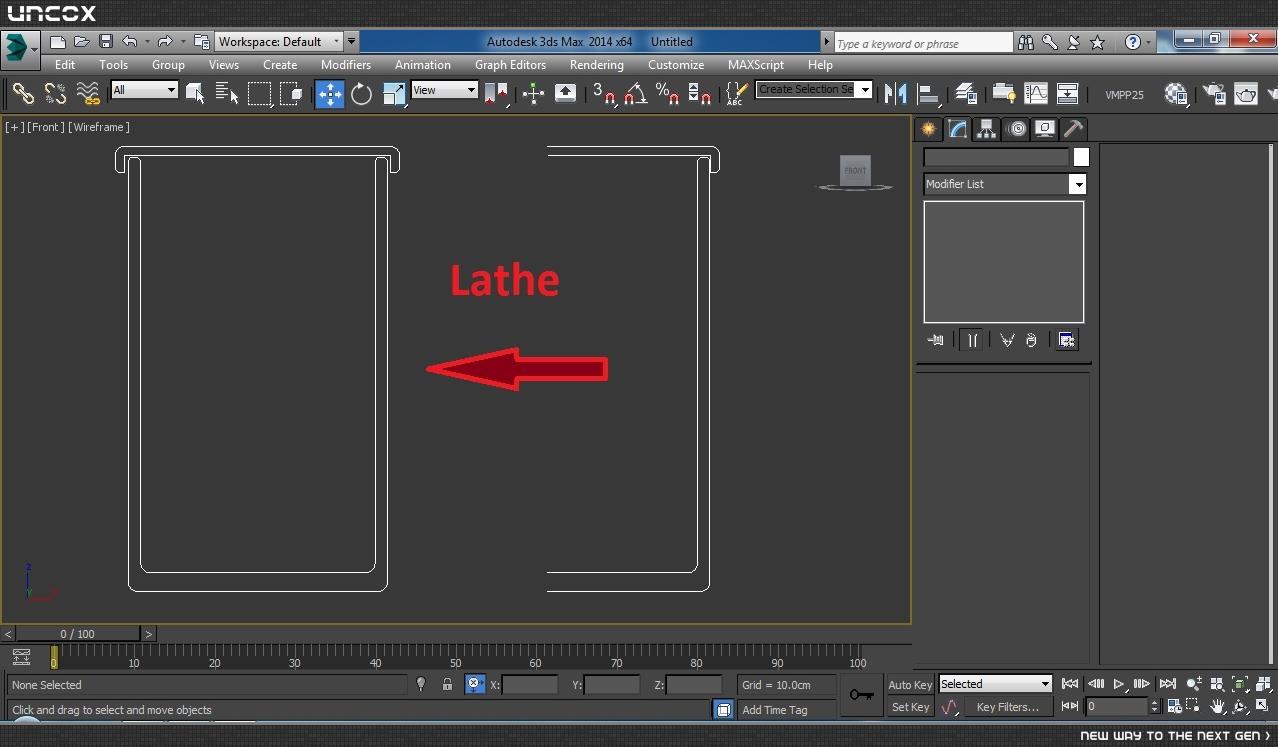

برای مدلسازی ظرف می تونستید با Line مقطعی از بدنه ی ظرف و درپوش اون را به شکل زیر رسم کنید و بعد ویرایشگر Lathe رو به اون اعمال کنید تا ظرف ساخته بشه و در عین حال ضخامت هم داشته باشه
