سیستم تصویر (Map Projection)

با سلام

دو نوع سیستم مختصاتی که معمولا در GIS استفاده میشود به شرح زیر میباشند:

1) سیستم مختصات جغرافیایی (جهانی - کروی) مانند طول و عرض جغرافیایی

2) سیستم مختصات تصویری مانند UTM

1) سیستم مختصات جغرافیایی (GCS):

 یک روش برای توصیف موقعیت مکانی در سطح زمین است. طول و عرض جغرافیایی، زوایای اندازه گیری شده از مرکز زمین تا نقطه ای در روی سطح زمین هستند.

عرض جغرافیایی در راستای شمالی – جنوبی اندازه گیری می شود ( خط استوا صفر درجه است ). اغلب در نیمکره شمالی عرض جغرافیایی مثبت و در نیمکره جنوبی منفی است.

طول جغرافیایی در راستای شرقی – غربی بر مبنای نصف النهار مبداء ( صفر درجه - گرینویچ ) اندازه گیری می شود. غرب نصف النهار مبداء اغلب طول جغرافیایی منفی و شرق آن مثبت است.

برای مثال در شکل بالا نقطه مشخص شده (قرمز رنگ) دارای عرض جغرافیایی 55 درجه شمالی و طول جغرافیایی 60 درجه شرقی میباشد.

2) سیستم تصویر:

تعیین سیستم تصویر یکی از ارکان اصلی در تهیه نقشه است. این کار یک روش ریاضی برای تبدیل اطلاعات مربوط به زمین سه بعدی به یک نقشه مسطح دو بعدی می باشد. یعنی نصف النهارات و مدارات روی زمین بر روی یک نقشه مسطح دو بعدی تصویر میشوند.

سیستم تصویر بر طبق سطح تصویری که بکار رفته به 3 نوع طبقه بندی می شوند: مستوی، مخروطی و استوانه ای .

الف) سیستم تصویر مستوی (Azimuthal): یک صفحه را بر کره مماس می کنند. (شکل زیر)

ب) سیستم تصویر  مخروطی  (Conic): در این سیستم مخروطی را بر کره مماس می کنند اگر این مخروط را باز کنیم تصویر نصف النهارات به صورت خط مستقیم و تصویر مدارات به صورت قوس هایی از دایره به مرکز مخروط در خواهد آمد. (شکل زیر)

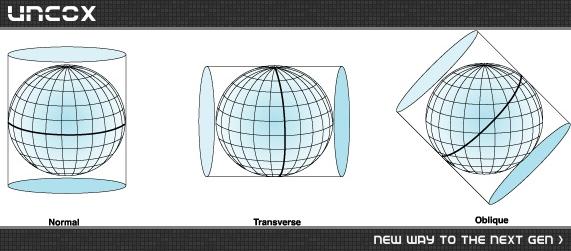

ج) سیستم تصویر استوانه ای  (Cylindrical): استوانه ای را بر کره مماس میکنند. (شکل زیر)

منبع: www.parsmine.com (با دخل و تصرف)
